Un plancher chauffant devient invisible une fois posé, ce qui rend son fonctionnement difficile à visualiser. Son schéma permet pourtant de comprendre le trajet de l’eau, le rôle du collecteur et l’empilement des couches sous le revêtement. Ces repères aident aussi à vérifier l’épaisseur à prévoir, les contrôles à réaliser et le délai à respecter avant la pose du sol final.
Ce que montre le schéma de fonctionnement
Un plancher chauffant hydraulique fonctionne comme un radiateur étendu sur toute la surface du sol. Un générateur de chaleur, comme une chaudière ou une pompe à chaleur, alimente un collecteur de départ. Celui-ci distribue l’eau chauffée dans plusieurs boucles de tubes intégrées à la chape. L’eau parcourt chaque boucle, transmet sa chaleur à la chape puis au revêtement, avant de revenir plus froide vers le collecteur de retour. Elle est ensuite renvoyée vers le générateur pour un nouveau cycle.
Testez vos connaissances sur le plancher chauffant
Ce circuit fermé repose sur plusieurs boucles indépendantes. La chaleur se répartit ainsi sur la surface au lieu de se concentrer autour d’un émetteur ponctuel. Sur un schéma, le cheminement est donc simple à suivre : générateur, collecteur de départ, boucles de tubes, collecteur de retour, puis retour vers le générateur.
Plancher chauffant seul ou plancher chauffant-rafraîchissant
La différence tient à la température de l’eau qui circule dans les tubes. Un plancher chauffant classique reçoit de l’eau chaude en hiver. Un plancher chauffant-rafraîchissant utilise le même réseau pour faire circuler, en été, une eau plus fraîche produite par une pompe à chaleur réversible. Le sol contribue alors à abaisser légèrement la température ambiante.
Le schéma de principe reste identique dans les deux configurations : les boucles et le collecteur ne changent pas. Seule la source fonctionne selon un régime différent en fonction de la saison.
Le rôle central du collecteur
Le collecteur organise l’ensemble du circuit hydraulique. Il regroupe les départs et les retours de chaque boucle, permet de régler le débit de chaque circuit et donne accès aux opérations de purge ou d’entretien. Chaque boucle peut ainsi être contrôlée séparément pour maintenir une répartition régulière de la chaleur.
Au-delà de 100 m², plusieurs ensembles de collecteurs sont généralement conseillés. Une seule unité risque alors de desservir la surface avec un déséquilibre de température entre les pièces. Le collecteur est le plus souvent placé dans un placard technique ou dans un renfoncement dédié, de préférence à un emplacement relativement central par rapport aux pièces desservies. Cette implantation limite la longueur de tube nécessaire pour rejoindre chaque boucle.
La composition en couches d’un plancher chauffant

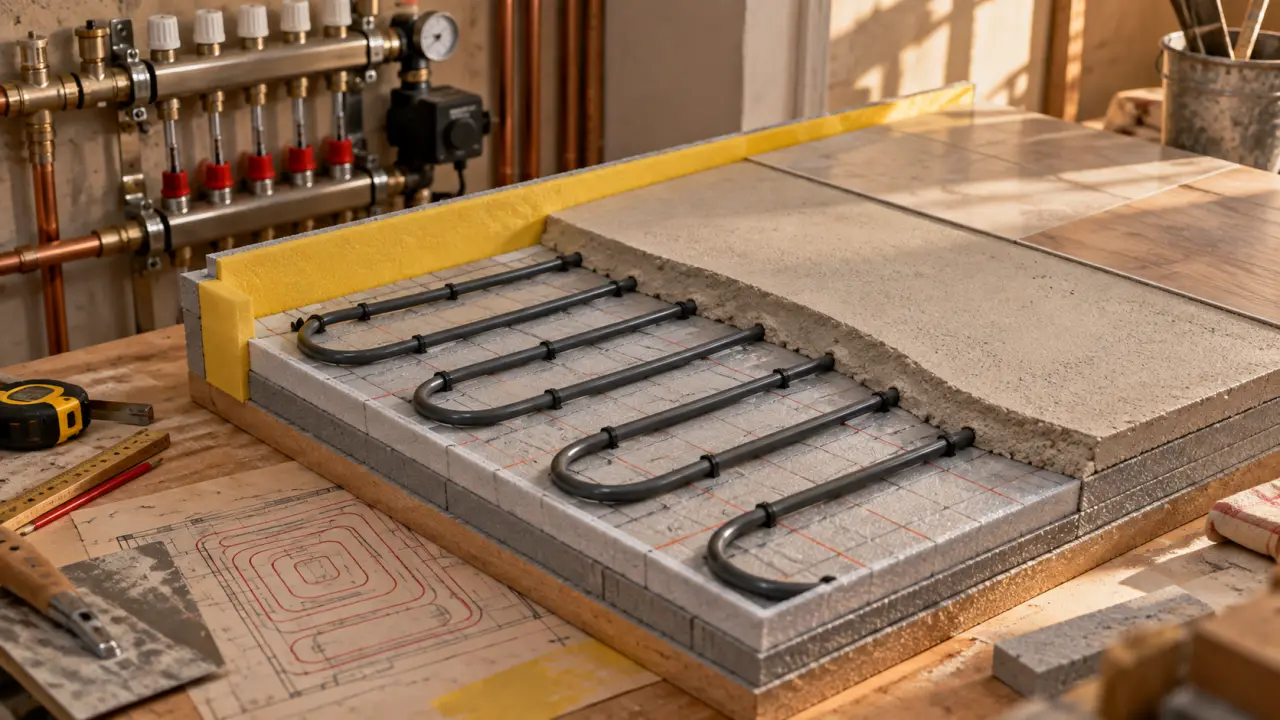

Un plancher chauffant se présente comme un empilement de couches, chacune ayant une fonction précise. Le support brut reçoit un ravoirage si nécessaire. Une bande périphérique est ensuite posée en périphérie de la pièce, contre les murs, les poteaux, les seuils et les autres éléments verticaux. Les plaques isolantes viennent ensuite former un support continu. Elles limitent les pertes de chaleur vers le bas et servent de base à la pose des tubes.
Les tubes PER ou multicouches sont fixés sur les plaques isolantes, puis recouverts par la chape d’enrobage. Le revêtement final est posé au-dessus de cet ensemble après le séchage et la mise en chauffe prévus. Dans cette coupe de plancher, l’isolant limite les déperditions, les tubes diffusent l’énergie, la chape protège le réseau et transmet progressivement la chaleur, tandis que le revêtement influence la quantité de chaleur qui atteint la pièce.
Bande périphérique et désolidarisation
La bande périphérique absorbe les mouvements de dilatation de la chape sous l’effet des variations de température. Elle évite aussi un contact rigide entre la dalle flottante et les murs. Sans cette désolidarisation, les cycles de chauffe peuvent créer des tensions mécaniques et favoriser l’apparition de fissures.
La bande doit couvrir toute la hauteur de la chape et rester en place jusqu’à la pose du revêtement. Elle est ensuite arasée proprement à la finition. Sa continuité doit être vérifiée autour de tous les éléments verticaux de la pièce.
Plaques isolantes et distances de sécurité
Les plaques isolantes doivent former un support continu, sans espace ni infiltration possible de béton pendant le coulage. Une discontinuité réduirait localement leur efficacité et pourrait modifier la tenue de la chape. Les tubes doivent aussi respecter plusieurs distances de sécurité. Il faut prévoir au moins 5 cm par rapport à un mur fini ou à une surface déjà couverte, ainsi qu’au moins 20 cm autour d’une cheminée, d’une trémie ou d’un conduit susceptible de chauffer anormalement le circuit.
Ces marges évitent les zones de surchauffe locale et éloignent les tubes des éléments sensibles. Elles doivent être intégrées au calepinage avant le début de la pose.
Pose des tubes et raccordement hydraulique
Les tubes sont déroulés sur les plaques isolantes selon un pas défini à l’avance. Le calepinage peut prévoir une surface de 12 à 20 m² par boucle, selon l’espacement retenu. Un pas plus serré, par exemple 20 cm entre deux passages, apporte davantage de puissance, mais demande une longueur de tube plus importante. Un pas plus large peut convenir à des pièces moins exposées.
La longueur maximale d’une boucle ne doit pas dépasser 120 ml. Au-delà, la perte de charge devient trop importante pour conserver un fonctionnement équilibré. Les courbes doivent aussi respecter un rayon minimal, souvent matérialisé par un gabarit de trois plots. Cette précaution évite le pincement du tube et la réduction du débit à l’endroit de la courbure.
Lorsque le tube traverse un mur ou une cloison, un gainage doit le protéger. Ce gainage doit dépasser d’au moins 100 mm de chaque côté de la traversée. Au niveau du collecteur, chaque boucle est raccordée à l’aide de raccords 3/4 EK ou E/K. Le serrage doit être précis pour garantir l’étanchéité avant la mise en eau.
Remplissage, purge et test de pression
Après le raccordement, les circuits sont remplis individuellement. Le mélange peut contenir une part d’antigel pour trois parts d’eau, afin de protéger l’installation contre le gel et de limiter la formation de tartre ou de dépôts. Le remplissage doit être suivi d’une purge méthodique. L’air présent dans les tubes est évacué par les purgeurs situés sur le collecteur.
Une poche d’air peut perturber la circulation et créer une zone froide sur le sol. La purge doit donc être réalisée circuit par circuit, jusqu’à obtenir une circulation régulière dans chaque boucle.
Avant le coulage de la chape, un test de pression est indispensable. Le circuit est soumis à une pression d’au moins 4 bars pendant 48 heures à l’aide d’une pompe à épreuve. Aucune baisse ne doit être constatée pendant cette période. Ce contrôle permet de détecter une fuite avant que les tubes ne soient recouverts.
Durant le coulage, une pression d’environ 3 bars est généralement maintenue dans le réseau. Elle rigidifie légèrement les tubes et les protège contre les chocs mécaniques liés au chantier. Les raccords, les courbes et les traversées doivent alors rester accessibles au contrôle visuel.
Chape d’enrobage et mise en chauffe
La chape qui recouvre les tubes doit respecter une épaisseur minimale de 30 mm au-dessus du tube lorsqu’aucun joint de fractionnement n’est prévu. Cette épaisseur passe à 40 mm lorsqu’un joint est présent. Les joints deviennent nécessaires au-delà de 40 m² de surface coulée en continu ou lorsqu’une dimension dépasse 8 mètres. Ils absorbent les mouvements de retrait et limitent les risques de fissuration.
Un treillis anti-retrait ou des fibres incorporées au béton renforcent la tenue mécanique de la chape. Le treillis peut présenter des fils de 1,4 x 1,8 mm, une maille de 50 x 50 mm et une masse d’environ 650 g/m². Le dosage minimal indiqué pour le béton est de 350 kg/m³. Un adjuvant fluidifiant peut compléter le mélange à hauteur de 0,8 à 1 % du poids du ciment, afin de faciliter l’enrobage complet des tubes et de limiter la présence de vides.
Séchage et montée en température
La chape doit sécher au moins 14 jours avant le démarrage du chauffage. Pendant cette période, la température de la dalle et de la pièce doit rester supérieure à 5 °C durant au moins 3 jours consécutifs. Le respect de ce délai prépare la chape à la phase suivante.
La mise en chauffe doit ensuite rester progressive et s’étaler sur environ 10 jours. Les paliers ne doivent pas dépasser 5 °C. Une montée trop rapide expose une chape encore jeune à des chocs thermiques susceptibles de provoquer des fissures. Un arrêt du chauffage d’environ 24 heures est enfin recommandé juste avant la pose du revêtement, pour stabiliser la température de surface.
Choisir un revêtement compatible
Le revêtement influence directement la transmission de la chaleur. Le carrelage et la pierre naturelle conduisent efficacement la chaleur diffusée par le sol. Ils sont donc adaptés lorsque l’objectif est de favoriser le rendement du système.
Le parquet et les revêtements textiles peuvent aussi être utilisés, à condition de vérifier leur résistance thermique déclarée. Un matériau trop isolant ralentit la remontée de chaleur vers la pièce et peut réduire l’efficacité ressentie du chauffage. Le choix du revêtement doit être arrêté avant le chantier, car ses caractéristiques participent au dimensionnement de la puissance nécessaire pour atteindre le confort recherché.
