Vous cherchez à comprendre enfin ce qu’est une prise électrique, sans vocabulaire technique compliqué ? Ce guide a été conçu pour les débutants qui veulent des explications claires sur le fonctionnement, les différents types, les règles de sécurité et les étapes simples pour réussir une installation chez soi. Vous trouverez ici des conseils pratiques validés par l’expérience terrain, pour un usage maîtrisé au quotidien.
Qu’est-ce qu’une prise électrique
Une prise électrique permet de connecter facilement vos appareils domestiques au réseau électrique. Point de contact entre le câblage mural et vos équipements (lampe, chargeur, lave-linge…), la prise assure la circulation de l’électricité en toute sécurité, à condition d’être correctement installée et entretenue.
Chaque prise doit garantir la protection face aux surcharges ou courts-circuits. Pour cela, sa conception respecte des normes précises et se décline en deux grandes familles : prise encastrée (intégrée au mur, esthétique et sûre) ou prise en saillie (à poser en surface, pratique à ajouter sans gros travaux).
La disposition varie selon les pièces : prise encastrée dans la cuisine ou le salon, prise en saillie dans un atelier ou garage. Le choix dépendra de l’utilisation (équipements lourds, humidité ambiante…), du style recherché et surtout du respect des normes de sécurité.
Fonctionnement d’une prise électrique
Une prise fonctionne grâce à trois éléments : phase, neutre et, souvent, terre. Chaque fil a une fonction et une couleur : la phase (rouge, marron ou noir) amène le courant, le neutre (bleu) le renvoie au réseau, la terre (vert/jaune) protège en cas de fuite électrique. Tous vos appareils modernes nécessitent une prise avec borne de terre pour plus de sécurité.
| Élément | Fonction | Couleur classique |
|---|---|---|
| Phase | Apporte le courant | Rouge, marron ou noir |
| Neutre | Retourne le courant | Bleu |
| Terre | Assure la sécurité | Vert et jaune |
Les principaux composants d’une prise électrique
Chaque prise se compose de plusieurs éléments essentiels :
- Boîtier : structure principale encastrée ou en saillie, résistante à la chaleur et aux chocs.
- Bornes de raccordement : fixent solidement chaque fil à sa bonne place (phase : L, neutre : N, terre).
- Plaque de finition : donne l’aspect final, protège de la poussière et de l’humidité.
| Composant | Description | Fonction |
|---|---|---|
| Boîtier | Support intégré ou de surface | Protection/montage |
| Bornes | Points de connexion (L, N, Terre) | Sécurisation du courant |
| Plaque de finition | Recouvre et isole l’ensemble | Esthétique/protection |

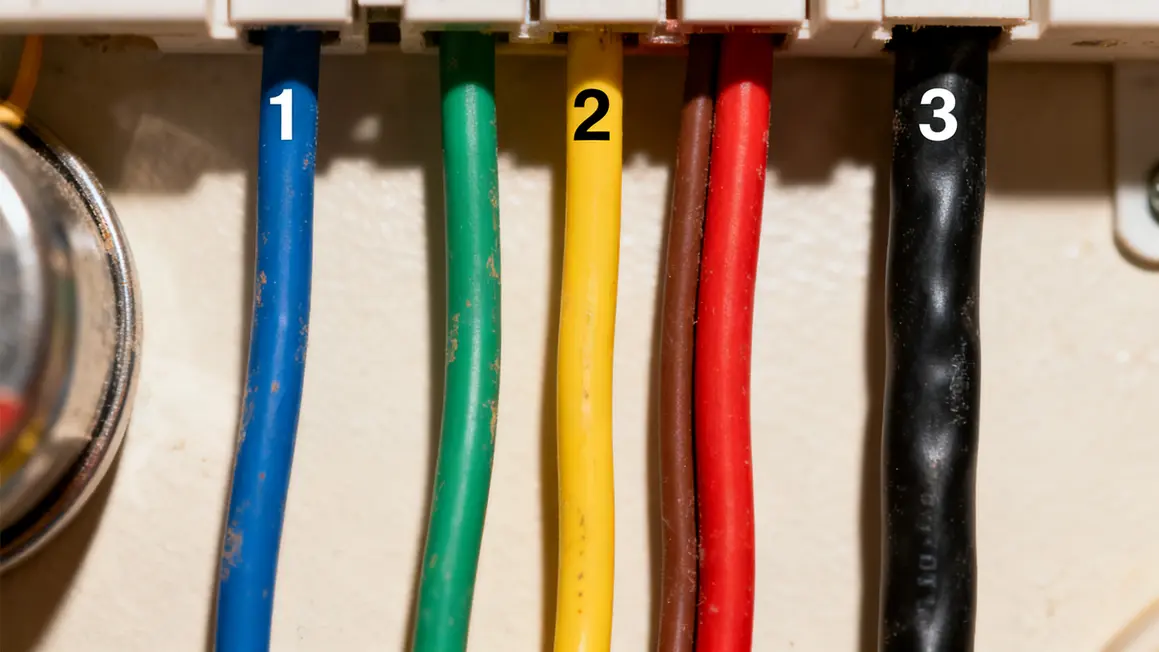

Comment reconnaître les fils électriques
L’identification des fils repose sur un code couleur officiel : bleu pour le neutre, vert et jaune pour la terre, rouge, marron ou noir pour la phase. Attention cependant : certains anciens circuits ne respectent plus le code. Mieux vaut toujours vérifier avec un testeur avant d’agir, surtout lors de rénovations.
| Couleur du fil | Rôle |
|---|---|
| Bleu | Neutre |
| Vert et jaune | Terre |
| Rouge, marron ou noir | Phase |

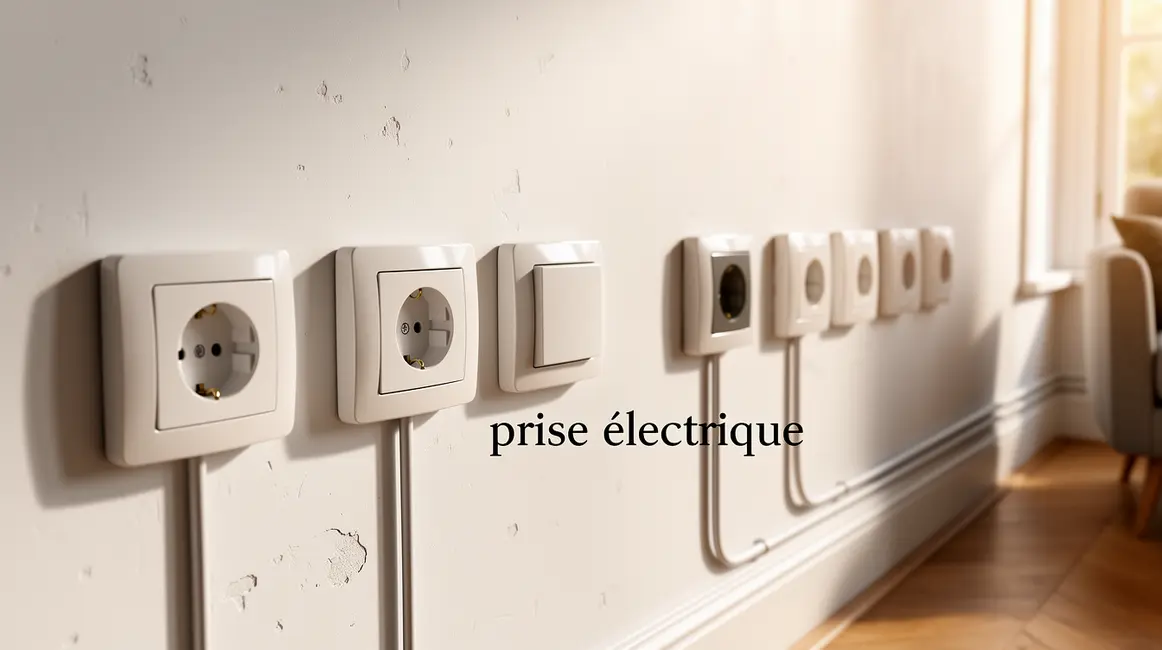

Les différents types de prises électriques
Les principaux modèles rencontrés sont :
- Prise encastrée : presque invisible dans le mur, idéale pour les pièces à vivre.
- Prise en saillie : posée à la surface, parfaite si l’installation du mur est difficile.
- Avec ou sans terre : la prise avec terre est obligatoire pour la sécurité des gros appareils ou en milieu humide (lave-linge, cuisine, salle de bain). Une prise sans terre suffit pour lampes ou équipements basse puissance, mais à n’utiliser que dans des espaces adaptés.
| Type de prise | Caractéristiques | Applications |
|---|---|---|
| Encastrée | Discrète, intégrée au mur | Salon, cuisine, chambre |
| En saillie | Fixée en surface | Garage, sous-sol |
| Avec terre | Sécurisée | Appareils énergivores, zones humides |
| Sans terre | Basse puissance seulement | Petits appareils |
Choisir une prise électrique selon les besoins
Avant d’acheter ou remplacer une prise, tenez compte de :
- Appareil : une prise adaptée à la puissance (prises renforcées pour gros appareils).
- Sécurité : privilégiez les modèles avec terre pour tout équipement sensible ou toute pièce exposée à l’eau.
- Contexte : pour les pièces très équipées, optez pour une prise multiple conforme.
- Normes : vérifiez toujours la conformité européenne pour garantir tranquillité et longévité.
| Critères | Recommandations |
|---|---|
| Type d’appareil | Prise adaptée à la puissance. |
| Présence de la terre | Indispensable en milieu humide et pour carters métalliques. |
| Emplacement | Multiprise pour zones cumulantes. |
| Normes et sécurités | Modèle certifié CE ou NF. |
Que veulent dire les sigles inscrits sur un mécanisme ?
Ils renseignent sur la conformité du produit, sur son intensité admissible et, pour les modèles destinés aux pièces humides ou à l’extérieur, sur son niveau de protection contre l’eau et les poussières. Ces indications se lisent avant l’achat : elles déterminent si le modèle convient à l’emplacement prévu.
Quelle différence entre une prise, une fiche et un socle ?
Le socle est la partie fixe raccordée au mur, ce que l’on appelle couramment la prise. La fiche est l’élément mobile au bout du câble de l’appareil, que l’on enfonce dedans. Le mécanisme désigne la partie technique du socle, sous la plaque de finition visible.
Pourquoi certains socles ont-ils une broche métallique au centre ?
Cette broche assure la liaison à la terre : elle relie les parties métalliques de l’appareil à un conducteur de protection, de façon à écouler un défaut plutôt que de le laisser atteindre l’utilisateur. Un socle qui en est dépourvu signale une installation ancienne, à faire examiner par un électricien.
Que signifie « circuit dédié » en électricité domestique ?
C’est une ligne réservée à un seul appareil, partant directement du tableau avec sa propre protection, sans partage avec d’autres points. Certains équipements gourmands en sont pourvus. Savoir ce que recouvre ce terme aide à comprendre un devis, mais la décision de créer un tel circuit revient au professionnel.
Pourquoi parle-t-on de sens de branchement sur une prise ?
Les conducteurs n’ont pas le même rôle et se raccordent chacun à leur borne : intervertir deux fils lors d’un remplacement peut rendre un appareil dangereux alors qu’il semble fonctionner. C’est l’une des raisons pour lesquelles le repérage avant démontage est essentiel, et le contrôle final indispensable.
